一、概述：

　　隨著真空開關的廣泛使用，開斷能力引發的各類操作電壓，對電力設備的保護提出了新的課題．由于中壓電網（3～66kV）的一些特殊性,常規避雷器對各類操作過電壓不敏感,起不到保護作用.復合式過電壓保護器解決這一難題而研制的新產品。該類產品采用四星型接法,設置公共中性點,不但可以大大降低相間過電壓,而且相對地保護水平也有質的提高,起到了對真空開關操作過電壓的有效限制。本公司產品為復合絕緣,結構小巧緊湊、整體全封閉成型。選用優異金屬氧化物閥片，工作特性高。特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用，或直接安裝在小型箱式變電站內。

二、用途及執行標準：

　　本產品使用于交流中壓3～66kV電力系統，用于預防主要由真空開關產生的操作過電壓對電力設備的侵害，同時兼有防雷的功能。

    我公司產品技術標準，主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、JB/T9672-2005《有串聯間隙金屬氧化物避雷器》和DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配置》標準制訂，并按照已經出臺的JB/T10496-2005《三相組合式無間隙金屬氧化物避雷器》我公司按上述標準生產的過電壓保護器產品，并在西安國家檢測中心已通過了全部實驗。

三、選型：

　　用戶可根據被保護電器設備的不同選用相應的過電壓保護器，電壓等級有：3.3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。

四、結構特點

　　本產品結構采用四星形接法，過電壓保護器Ａ、Ｂ、Ｃ、Ｄ分別采高壓電纜引線，大大縮小了相間距離。由于采用對稱結構，其中任意三個可分別接Ａ、Ｂ、Ｃ三相，另一相接地

五、接線方式：


產品標有符“ ”號單元接地線，其余三相分別接被保護電氣設備的Ａ、Ｂ、Ｃ即可

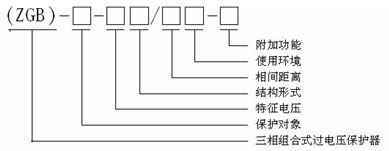

六、型號說明



保護對象：A — 電機型   B － 電站型（并通用于常規配電領域）   C — 電容型

特征電壓：有間隙產品為額定電壓，包括3.8、7.6、12.7、42
          無間隙產品為系統電壓，包括3、 3.15*、6、6.3*、10、10.5*、35*
         （其中帶*的為電機型）

結構型式： F — 復合外套整體密封間隙，不標表示不帶間隙
 Ⅰ— 正方型底座  Ⅱ — 長方型底座（或不特別標明）    T — T型底座
相間距離：包括85、131、150、200、310、630等

使用地點：N — 僅用于柜內             IN — 戶內使用
          W1— 戶外用，帶電纜         W2 — 戶外用，不帶電纜
          GY— 僅用于高海拔地區
附加功能：J — 帶計數器               IM — 帶智能監測儀

七、用途：

主要用于電廠和工廠用電系統，保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備，限制雷電過電壓和操作過電壓，對電器設備起到可靠的保護作用

六.使用條件：

1.常規產品正常使用條件如下
（1）.環境溫度：-40℃；-±50℃
（2）.海拔高度：不超過3000m； 風速不超過35m/s；
（3）.電源頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；安裝場所的空氣中不應含化學腐蝕氣體、蒸汽、爆炸性塵埃
（4）.長期施加的工頻電壓不得超過保護器持續運行電壓；對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓
(5).長期使用于以下異常條件，保護器需特別制作，定貨時應說明：
本產品可增設自動控制設備，如放電記錄器，清晰掌控工作動作狀況�？梢耘渲米詣用撾x裝置，當設備過壓或處于故障時，脫離開電網，確保正常運行。

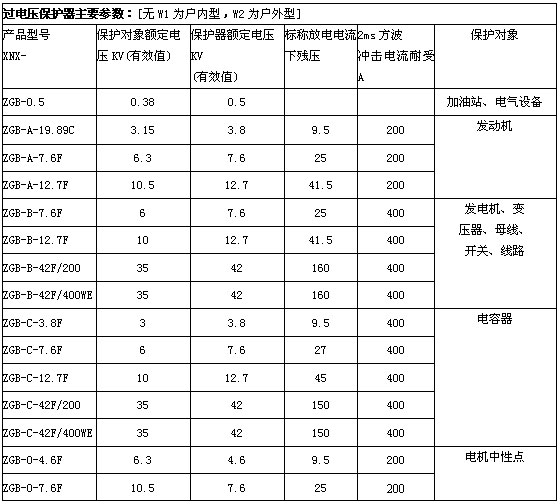

八、技術數據

有任何疑問，請聯系我公司客服：0312-6770708。
