1．裝置簡介

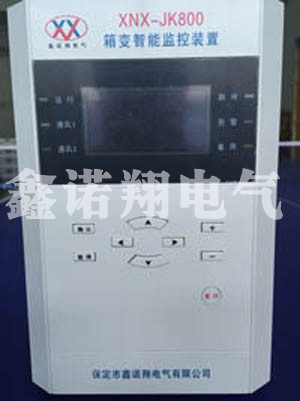

    XNX-JK800F(G/T)箱變智能監控裝置具備光伏箱變低壓側或風電場箱變高低壓側的模擬量采集、非電量保護、遠方控制和通訊功能，同時此裝置還可融合通信管理機、光纖交換機、負責接入、傳輸發電單元內逆變器、智能匯流箱等設備的數據通信，實現光伏發電子系統所屬智能設備通訊信息的集中和傳輸，并通過自愈式環形光纖以太網接入升壓站綜自系統，進而實現升壓站對光伏發電單元或風電場的遠程管理和自動化監控，滿足光伏電站以及風電場智能化、“無人值班，少人值守”的運行管理方式。

1.1裝置主要特點

1、加強型單元機箱按抗強振動、強干擾設計,特別適應于惡劣環境,適用于-40℃～70℃的寬溫工作環境。

2、裝置的集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。滿足光伏電場關門運行的要求。

3、裝置采集變壓器低壓側兩組各側的三相電流、三相電壓、頻率、功率因數、有功功率、無功功率用于綜自系統的遙測。

4、裝置的設置基于電氣量的保護功能，帶復合電壓閉鎖的三段式電流保護、零序電流、過壓、欠壓、CT斷線、PT斷線等。

5、裝置可設置48路開關量輸入功能，可采集負荷開關位置、低壓斷路器位置信號，低壓隔離開關熔斷器組位置信號，小空開位置信號，熔斷器熔斷信號，箱變門開關信號等普通開關量信號；也可實現重瓦斯動作跳閘、輕瓦斯動作告警、SF6 氣壓異常報警、變壓器高溫報警、變壓器超高溫跳閘、變壓器油位低等非電量保護，同時提供8個可編程的備用非電量功能（4路跳閘，4路告警），便于非電量擴展。

6、裝置的所有保護功能均設置控制字，通過液晶輸入密碼的方式可方便的進行投退。

7、裝置具有兩路溫度和兩路電量（0-5V直流電壓或4-20mA電流）采集功能，可用于采集箱變相關溫度等，并且設置溫度超限告警功能，方便光伏電場綜自系統的監視。

8、裝置設置了6個開出，方便進行箱變的控制功能擴展。可對有電操功能的開關實現遠程控分和控合操作。

9、裝置采用圖形液晶，全中文顯示，菜單式人機交互，可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試便捷。

10、大容量的信息記錄：可保存32條發生的歷史報告,可帶動作參數，掉電保持。

11、裝置結構按箱變開關柜要求設計，尺寸較小，安裝方式簡單，配線方便。

12、融合通信管理機、光纖交換機、和完善的測控保護功能于一體，可以降低光伏電站測控通信類設備三分之二的投資成本。

13、提供2路以太網口、2路光纖以太網口和8路RS485接口，確保了在長距離和惡劣條件下通信的可靠性；內置豐富的通訊協議庫，良好的第三方系統和設備協議支持，通信規約支持IEC60870-5-103/104、IEC61850和Modbus，可方便接入電站監控系統，支持IEC61850-8-l的特定通信服務映射(SCSM)，可實現與新型智能升壓變電站系統的無縫對接。（IEC61850訂貨須注明）。
